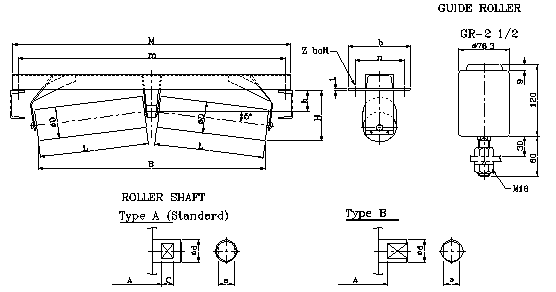

INVERTED V-RETURN IDLER | ![]() |
POLTEC CORPORATION | ||||||||||||||||||||||
![]() |
||||||||||||||||||||||||
Z bolt; M12: BW 400-1200 | ||||||||||||||||||||||||
Dimensional Details | M16: BW1400-2000, M20: BW2200-2400 | |||||||||||||||||||||||
Belt | Dimension | Unit = mm | ||||||||||||||||||||||
Width | øD | L | m | h | n | b | t | M | H | B | ||||||||||||||
400 | 220 | 640 | 690 | 115 | 470 | |||||||||||||||||||
450 | 89.1 | 245 | 690 | 140 | 190 | 6 | 740 | 117 | 520 | |||||||||||||||
500 | 270 | 740 | 790 | 120 | 570 | |||||||||||||||||||
600 | 320 | 840 | 50 | 150 | 200 | 890 | 124 | 670 | ||||||||||||||||
650 | 365 | 890 | 940 | 128 | 760 | |||||||||||||||||||
600 | 320 | 840 | 6 | 890 | 137 | 677 | ||||||||||||||||||
750 | 114.3 | 415 | 1040 | 160 | 210 | 1090 | 145 | 867 | ||||||||||||||||
800 | 440 | 1090 | 1140 | 147 | 916 | |||||||||||||||||||
900 | 490 | 1190 | 1240 | 152 | 1016 | |||||||||||||||||||
1000 | 540 | 1290 | 1340 | 178 | 1123 | |||||||||||||||||||
1050 | 139.8 | 565 | 1340 | 60 | 180 | 170 | 6 | 1390 | 181 | 1173 | ||||||||||||||
1200 | 640 | 1490 | 1540 | 188 | 1323 | |||||||||||||||||||
1400 | 750 | 1730 | 280 | 230 | 1790 | 221 | 1550 | |||||||||||||||||
1600 | 850 | 1930 | 9 | 1990 | 229 | 1749 | ||||||||||||||||||
1800 | 165.2 | 980 | 2220 | 70 | 330 | 390 | 2280 | 241 | 2008 | |||||||||||||||
2000 | 1080 | 2420 | 2480 | 249 | 2207 | |||||||||||||||||||
2200 | 1180 | 2620 | 330 | 390 | 12 | 2680 | 259 | 2416 | ||||||||||||||||
2400 | 1280 | 2820 | 2880 | 267 | 2616 | |||||||||||||||||||
