TRANSITION IDLER										POLTEC CORPORATION

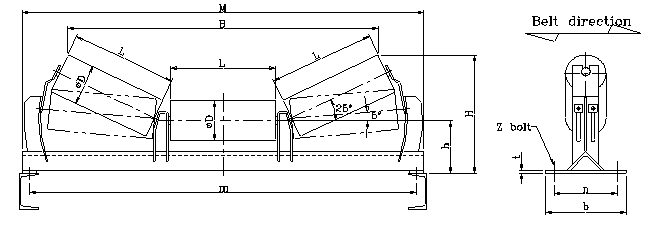

	Dimensional Details					Z bolt;  M12: BW 400-1200,M16: BW1400-2000, M20: BW2200-2400
	Belt		Dimension									Unit = mm
	Width	øD	L	S	m	h	n	b	t	M	θ=   5˚		θ=  25˚
											B	H	B	H
	400		145	185	640					690	506	184	446	235
	450	89.1	165	205	690	125	140	190	6	740	566	186	503	244
	500		180	220	740					790	611	187	545	250
	600		210	250	840	140	150	200	6	890	700	204	629	278
	650		225	265	890					940	744	205	671	284
	600		210	250	840					890	698	227	619	299
	750	114.3	265	305	1040	150	160	210	6	1090	863	232	773	322
	800		275	315	1090					1140	874	251	787	340
	900		315	355	1190					1240	1012	236	914	343
	1000		350	400	1290					1340	1135	282	1020	401
	1050	139.8	370	420	1340	180	180	230	6	1390	1195	284	1077	410
	1200		420	470	1490					1540	1344	288	1218	431
	1400		500	555	1730	250	280	340	9	1790	1592	378	1441	548
	1600		580	635	1930					1990	1831	385	1666	582
	1800	165.2	650	705	2220	280	330	390	9	2280	2040	421	1863	641
	2000		730	785	2420					2480	2280	428	2088	675
	2200		800	855	2620	300	330	390	12	2680	2489	454	2285	725
	2400		880	935	2820					2880	2729	461	2510	758
