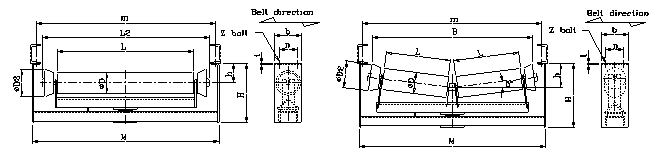

SELF-ALIGNING RETURN IDLER (REVERSIBLE TYPE)											POLTEC CORPORATION
						Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)
	Dimensional Details								1 - Roll Type				2 - Roll Type
	Belt	Dimension				Unit = mm			L	L2	h	H	L	h	B	H
	Width	øD	øD2	m	n	b	t	M
	400			640				690	400	580			190	106	551
	450	89.1	125	690	60	120	6	740	450	630	100	290	210	107	591	290
	500			740				790	500	680			240	107	651
	600			840				890	600	780		305	285	109	740
	650			890				940	650	830		305	310	109	790	305
	600			840	60	120	6	890	600	780	100	305	285	109	748
	750	114.3	150	1040				1090	750	930			360	111	897
	800			1090				1140	800	980		335	390	112	957	345
	900			1190				1240	900	1080			440	113	1057
	1000			1290				1340	1000	1200			485	135	1174
	1050	139.8	178	1340	100	170	6	1390	1050	1250	120	380	510	136	1224	390
	1200			1490				1540	1200	1400			580	138	1363
	1400			1730				1790	1400	1650		530	680	181	1620	550
	1600			1930	120	200	6	1990	1600	1850	160		780	184	1819	550
	1800	165.2	207	2220				2280	1800	2050		540	880	186	2018	570
	2000			2420				2480	2000	2250			980	189	2217	570
	2200			2620	150	250	9	2680	2200	2450	180	560	1080	212	2427	590
	2400			2820				2880	2400	2650			1180	215	2626	590
