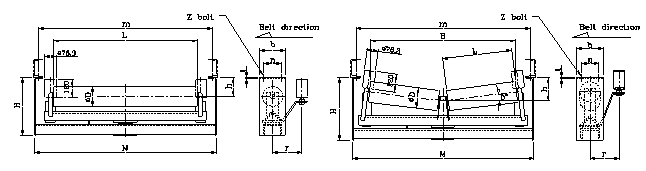

SELF-ALIGNING RETURN IDLER (STANDARD TYPE)										POLTEC CORPORATION
					Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)
	Dimensional Details								1 - Roll Type			2 - Roll Type
	Belt	Dimension			Unit = mm				L	h	H	L	h	B	H
	Width	øD	m	n	b	t	r	M
	400		640					690	460			220	106	584
	450	89.1	690	60	120	6	150	740	510	100	290	245	107	634	290
	500		740					790	560			270	107	684
	600		840					890	660		305	320	109	783
	650		890					940	710		305	365	109	872	305
	600		840	60	120	6	180	890	660	100	305	320	109	800
	750	114.3	1040					1090	850			415	111	950
	800		1090					1140	900		335	440	112	999	345
	900		1190					1240	1000			490	113	1099
	1000		1290					1340	1100			540	135	1271
	1050	139.8	1340	100	170	6	180	1390	1150	120	380	565	136	1267	390
	1200		1490					1540	1300			640	138	1416
	1400		1730					1790	1510		530	750	181	1614	550
	1600		1930	120	200	6	250	1990	1710	160		850	184	1813	550
	1800	165.2	2220					2280	2000		540	980	186	2022	570
	2000		2420					2480	2200			1080	189	2222	570
	2200		2620	150	250	9	250	2680	2400	180	560	1180	212	2431	590
	2400		2820					2880	2600			1280	215	2630	590
