SELF ALIGNING CARRYING IDLER (REVERSIBLE)													POLTEC CORPORATION

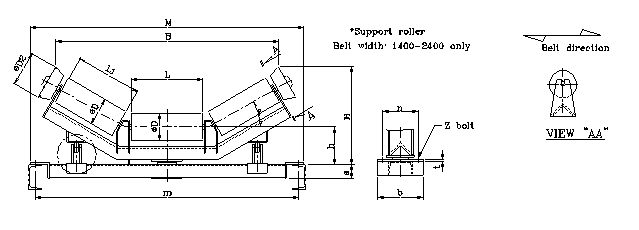

	Dimensional Details								Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)
	Belt	Dimension														Unit = mm
	Width	Ød	L	L1	m	h	n	b	t	M	s	θ=20˚		θ=30˚		θ=35˚		θ=45˚
		(Ød2)										B	H	B	H	B	H	B	H
	400		145	110	640					690		522	263	472	290	-	-	-	-
	450	89.1	165	125	690	135	140	190	6	740	55	570	268	518	298	-	-	-	-
	500	(125)	180	140	740					790		613	273	559	305	-	-	-	-
	600		210	170	840	150	150	200	6	890		700	298	641	335	-	-	-	-
	650		225	185	890					940		743	303	682	342	-	-	-	-
	600		210	170	840					890		691	320	647	358	620	376	566	409
	750	114.3	265	220	1040	160	160	210	6	1090		840	337	789	383	757	405	691	444
	800	(150)	275	240	1090					1140		887	343	833	393	799	416	729	458
	900		315	275	1190					1240	75	993	356	934	411	898	436	819	483
	1000		350	330	1290					1340		1160	423	1087	488	1041	517	944	572
	1050	139.8	370	345	1340	190	180	230	6	1390		1209	428	1133	496	1086	526	985	583
	1200	(178)	420	380	1490					1540		1324	440	1243	513	1193	547	1084	608
	1400		500	450	1730	260	280	340	9	1790	105	1583	457	1492	546	1439	587	1312	662
	1600		580	515	1930					1990		1785	579	1684	678	1626	724	1484	808
	1800	165.2	650	575	2220	290	330	390	9	2280		1968	630	1858	738	1794	789	1639	881
	2000	(207)	730	640	2420					2480	120	2170	652	2051	771	1981	826	1811	927
	2200		800	710	2620	310	330	390	12	2680		-	-	2242	826	2165	886	1980	996
	2400		880	790	2820					2880		-	-	2461	866	2376	932	2173	1053
