SELF ALIGNING CARRYING IDLER (STANDARD TYPE)													POLTEC CORPORATION

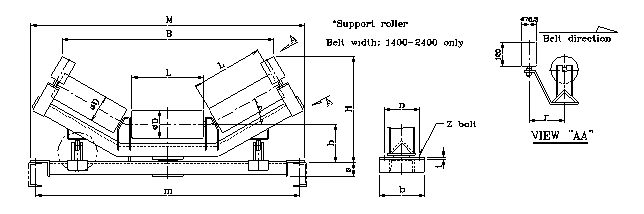

	Dimensional Details								Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)
	Belt	Dimension														Unit = mm
	Width	øD	L	m	h	n	b	t	M	r	s	θ=20˚		θ=30˚		θ=35˚		θ=45˚
												B	H	B	H	B	H	B	H
	400		145	640					690			535	321	465	349	-	-	-	-
	450	89.1	165	690	135	140	190	6	740	150	55	583	326	511	356	-	-	-	-
	500		180	740					790			636	333	561	366	-	-	-	-
	600		210	840	150	150	200	6	890			731	360	651	399	-	-	-	-
	650		225	890					940			774	365	692	406	-	-	-	-
	600		210	840					890			741	386	664	427	625	445	546	477
	750	114	265	1040	160	160	210	6	1090			870	401	797	449	754	470	665	523
	800		275	1090					1140			898	404	824	454	770	475	689	530
	900		315	1190					1240	180	75	1014	418	933	474	885	499	785	544
	1000		350	1290					1340			1137	473	1045	535	992	563	880	613
	1050	140	370	1340	190	180	230	6	1390			1195	480	1100	545	1045	575	928	627
	1200		420	1490					1540			1339	497	1237	570	1177	603	1049	662
	1400		500	1730	260	280	340	9	1790	250	105	1515	594	1413	676	1355	714	1220	782
	1600		580	1930					1990			1718	617	1605	709	1542	752	1392	828
	1800	165	650	2220	290	330	390	9	2280			1910	669	1788	771	1718	819	1553	904
	2000		730	2420					2480	250	120	2103	689	1972	801	1896	853	1718	946
	2200		800	2620	310	330	390	12	2680			-	-	2163	856	2081	914	1887	1016
	2400		880	2820					2880			-	-	2382	896	2292	960	2080	1072
