RETURN IDLER								POLTEC CORPORATION
					Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)

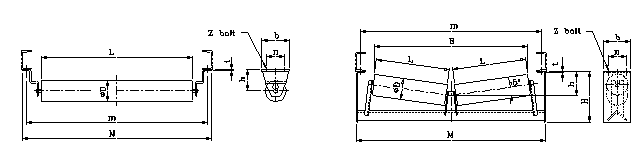

	Dimensional Details							1-ROLL TYPE		2-ROLL TYPE
	Belt	Dimension			Unit = mm			L	H	L	H	B
	Width	Ød	m	n	b	t	M
	400		640				690	460		220	116	470
	450		690	60	120	4.5	740	510	110	245	117	520
	500	89.1	740				790	560		270	117	570
	600		840				890	660		320	119	670
	650		890				940	710		365	119	759
	600		840	60	120	6	890	660	110	320	119	677
	750	114.3	1040				1090	850		415	121	867
	800		1090				1140	900		440	122	916
	900		1190				1240	1000		490	123	1016
	1000		1290				1340	1100		540	145	1123
	1050	139.8	1340	100	170	6	1390	1150	130	565	146	1173
	1200		1490				1540	1300		640	147	1323
	1400		1730				1790	1510		750	180	1550
	1600		1930	120	200	9	1990	1710	160	850	183	1749
	1800	165.2	2220				2280	2000		980	186	2008
	2000		2420				2480	2200		1080	189	2207
	2200		2620	150	250	9	2680	2400	180	1180	212	2416
	2400		2820				2880	2600		1280	215	2616
