CARRYING IDLER												POLTEC CORPORATION

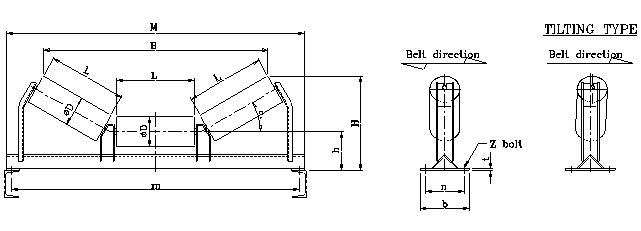

	Dimensional Details						Z BOLT(M12:BW 400-1200, M16:BW1400-2000, M20:BW2200-2400)
	Belt	Dimension												Unit = mm
	Width	øD	L	m	h	n	b	t	M	θ=20˚		θ=30˚		θ=35˚		θ=45˚
										B	H	B	H	B	H	B	H
	400		145	640					690	465	223	426	246	-	-	-	-
	450	89.1	165	690	125	140	190	6	740	522	230	481	256	-	-	-	-
	500		180	740					790	565	235	522	264	-	-	-	-
	600		210	840	140	150	200	6	890	652	261	604	294	-	-	-	-
	650		225	890					940	695	266	640	302	-	-	-	-
	600		210	840					890	643	282	610	317	589	333	546	364
	750	114.3	265	1040	150	160	210	6	1090	802	301	760	344	734	365	678	403
	800		275	1090					1140	830	304	787	349	760	370	702	410
	900		315	1190					1240	946	318	897	369	866	393	799	438
	1000		350	1290					1340	1057	374	998	431	961	456	882	504
	1050	139.8	370	1340	180	180	230	6	1390	1115	381	1053	441	1014	468	931	519
	1200		420	1490					1540	1259	398	1190	466	1146	497	1052	555
	1400		500	1730	250	280	340	9	1790	1490	508	1414	589	1370	627	1261	697
	1600		580	1930					1990	1720	535	1633	629	1581	673	1454	754
	1800	165.2	650	2220	280	330	390	9	2280	1922	589	1824	694	1766	743	1623	833
	2000		730	2420					2480	2152	617	2042	734	1977	789	1816	890
	2200		800	2620	300	330	390	12	2680	-	-	2234	789	2161	849	1985	959
	2400		880	2820					2880	-	-	2452	829	2372	895	2178	1016
